Spring MVC 패턴의 이해



1. HandlerMapping
   Client로 부터 들어온 Request를 분석하여 매핑된 Controller가 있는지 확인합니다.
2. HandlerAdapter
   매핑 대상 Controller에게 Request 처리요청을 보냅니다.
3. ViewResolver
   Controller에서 view를 return 했을경우 해당하는 view를 찾아 client에게 return 합니다.

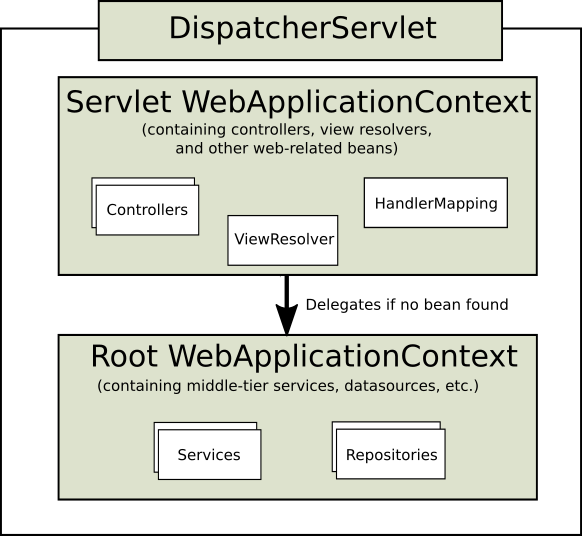

위 그림은 Spring Document에서 제공하는 이해를 위한 그림 입니다. DispatcherServlet 내부에 Servlet WebApplicationContext와 Root WebApplicationContext가 동작하는것으로 보이지만 이 두 ApplicationContext가 바로 process 그림에서 보셨던 스프링 컨테이너(Spring container) 에서 동작하는 컨텍스트라고 이해해주시면 될 것 같습니다.

서블릿 컨테이너가 서블릿의 생명주기를 관리했다면, 스프링컨테이너는 Java object인 빈(Bean)의 라이프 사이클 관리하여 Spring 프레임워크의 특징인 IOC(제어역전)와 DI(의존성주입)을 제공해주는 역할을 합니다.



1. 사용자가 URL 을 통해서 Tomcat 서버에 Request 한다
2. DispatcherServlet 은 Request 를 처리하기 위한 Controller 를 HandlerMapping 빈 객체에게 검색 요청한다.
3. HandlerMapping 은 Client 의 URL 을 이용해서 이를 처리할 Controller 빈 객체를 DispatcherServlet 에게 return 한다.
4. DispathcerServlet은 Controller 객체를 처리 할 수 있는 HandlerAdapter 빈 객체에게 요청 처리를 위임한다.
5. HandlerAdapter는 Controller에게 알맞은 method 를 호출한다.
6. Controller는 비즈니스 로직을 수행 한 후 처리 결과를 HandlerAdapter에게 return 한다.
7. HandlerAdapter는 DispatcherServlet에게 Controller의 실행 결과를 ModelAndView 객체로 변환 하여 return 한다.
8. DispatcherServlet은 결과를 보여줄 View 를 검색하기 위해 ViewResolver 빈 객체에게 ModelAndView 안의 해당 View 를 검색 요청한다.
9. ViewResolver는 ModelAndView안의 View 이름에 해당하는 View객체를 찾거나 생성해서 return 한다.
   • JSP를 사용하는 ViewResolver는 매번 새로운 View 객체를 생성해서 DispathcerServlet에게 return한다.
10. DispatcherServlet은 ViewResolver가 return한 View 객체에게 request result 생성을 요청한다.
11. View 객체는 JSP를 사용하는 경우 JSP를 실행하여 result를 Rendering한 후 Client에게 Rendering된 View를 응답한다.
